在我們電力系統中，繼電器是很重要的器件設備，針對于繼電器的保護測試我們常會用到三相微機繼電保護測試儀，那么這款儀器能夠做哪些測試呢？下面就給大家介紹一下。
1.交流試驗
在對常規繼電器與保護系統開展試驗時，需根據不同測試場景調整多個變量參數，并精準記錄試驗時間。交流試驗可充分滿足此類多變量調節與時間記錄的核心需求，為試驗數據的準確性與完整性提供保障。
2.直流試驗
直流試驗的核心特征為各相電壓、電流均以直流形式輸出，除輸出形式外，其試驗流程、操作邏輯及數據記錄方式均與交流試驗保持一致，可作為交流試驗的補充場景應用。
3.同期、低周試驗
該試驗屬于典型的變頻試驗范疇，功能定位明確，主要用于兩類關鍵場景：一是同期試驗中的頻差特性測試，二是獨立的低周性能試驗，可精準驗證設備在不同頻率條件下的運行穩定性與響應能力。
4.時間測試（斷路器多觸頭動作時間測量）
本試驗的核心原理為通過專用裝置實時監視 7 路開關量輸入信號的動態變化，同步記錄各開關量依次動作的時間序列。從功能本質來看，其工作模式等同于 7 路數字毫秒計與開關量時間順序記錄儀的結合體，應用場景聚焦于斷路器多觸頭動作過程的精準測量，尤其適用于三相開關 6 個觸頭的動作時間參數采集及動作同期性校驗。
5.整組試驗1
該試驗?zāi)K的功能定位清晰，專門用于距離保護、零序保護等主流保護裝置的整組性能測試，同時可實現對保護裝置既定定值的準確性校驗，為保護系統的整體可靠性提供全面驗證。
6.整組試驗2
整組試驗 1 的核心邏輯是通過阻抗參數設定模擬各類故障工況，進而開展保護裝置的整組試驗。但在實際應用中，部分保護裝置存在無法直接獲取故障阻抗參數的情況，僅能提供故障電壓、電流數據。針對此類場景，整組試驗 2 可通過電壓、電流參數模擬故障，填補試驗場景空白，確保所有類型保護裝置均能完成整組測試。
7.功率方向、阻抗繼電器試驗
本試驗的功能覆蓋兩類關鍵繼電器：一是功率方向繼電器，二是阻抗繼電器，主要用于兩類繼電器的性能校驗與參數校準。在具體接線方式上，功率方向繼電器通常采用 “一路線電壓 + 一相電流” 的 90° 標準接線；阻抗繼電器則需根據測試需求，采用 “一路相電壓 / 線電壓 + 一相 / 兩相電流” 的接線方式，且需額外引入第三相電壓（通常固定為 57.7V，相位超前線電壓 90°），以確保試驗條件符合繼電器運行要求。
8.差動試驗
在差動試驗過程中，專用試驗裝置將從 Ia、Ib 兩個端子輸出兩相電流信號，該試驗的應用場景高度聚焦，主要用于差動繼電器的性能測試與功能驗證，可精準檢驗差動繼電器對電流差值的感知能力與動作可靠性，為差動保護系統的穩定運行提供關鍵數據支撐。
9.差動諧波試驗
差動諧波試驗的基礎原理與試驗流程均與差動試驗相似，核心差異在于信號輸出特性：該試驗可在 Idz（差動電流）與 Izd（制動電流）兩類關鍵電流信號中，疊加從直流到 6 次諧波的多頻次信號，專門用于測試差動繼電器在諧波干擾條件下的抗干擾能力與動作特性，全面驗證繼電器的諧波適應性。

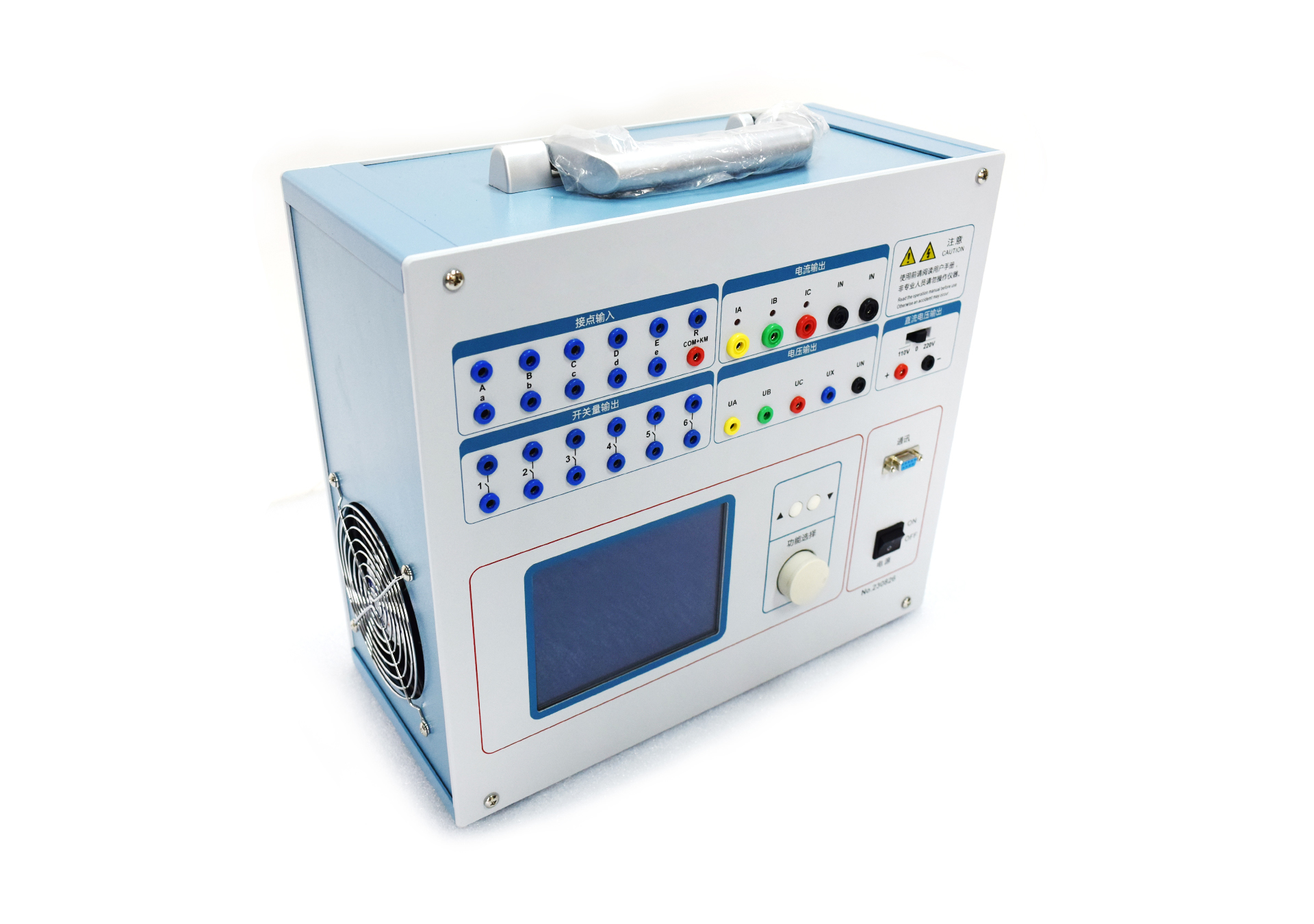

三相微機繼電保護測試系統裝置是專門針對于各種繼電器進行保護測試的儀器，其功能全面，可以對繼電器進行多項內容測試，能夠滿足如今不斷擴大的電力系統規模的需求。
湖北儀天成電力設備有限公司
2025年9月1日
